Цифровой калибратор вибрации Калибровка виброметра Виброанализатор Вибротестер ISO10816 HG-5010

Цифровой вибрационный калибратор Калибровка виброметра Вибрационный анализатор Вибрационный тестерISO10816

Применение для вибрационного калибратора ISO10816 HG-5010:

1. Может использоваться для калибровки виброакселерометров, датчиков скорости и приближения, а также измерительных приборов вибрации. Стандартные синусоидальные сигналы на частотах 10, 20, 40, 80, 160, 320, 640 и 1280 Гц

2. Может генерировать с калибратора амплитуду ускорения, скорости и перемещения

3. Может быть определена с помощью потенциометров и отображена на цифровых дисплеях. Может генерироваться как горизонтальная, так и вертикальная вибрация.

4.Вибрационный калибратор HG-5010 объединяет генератор синусоидального сигнала, усилитель мощности, стандартный преобразователь и вибростенд в одном устройстве и отличается небольшим объемом, высокой точностью и простотой эксплуатации. Его можно использовать как в лаборатории, так и на месте.

5. Международные стандарты:ISO10816

Технические характеристики:

Частота:10, 20, 40, 80, 160, 320, 640, 1280 Гц+0,01%

Единица измерения:

Ускорение:   м/с²  (ПИК)

Скорость:       мм/с (СКЗ)

Перемещение:  мкм   (ПИК-ПИК)

Точность амплитуды:

Ускорение (30 м/с² пик, 80 Гц) от 40 Гц до 320 Гц+ 0,3 дБ+ 1 цифра

от 10 Гц до 6400 Гц+ 0,5 дБ+1 цифра

Скорость (25 мм/с пик, 80 Гц) от 40 Гц до 320 Гц+0,5 дБ+1 цифра

Перемещение (10 мкм пик-пик, 80 Гц) от 40 Гц до 320 Гц+ 0,5 дБ+ 1 цифра

Линейность датчика приближения

Датчик: датчики 5 мм и 8 мм Диапазон: 0~4,0 мм

Дисплей:3 ¹/₂ цифровой дисплей для ускорения, скорости или перемещения

Максимальная амплитуда вибрации и максимальная нагрузка:

Поскольку вибростенд, используемый в вибрационном калибраторе HG-5010, довольно мал, во время калибровки датчиков разного веса при разных частотах выходная амплитуда калибраторов также различается. Максимальная амплитуда вибрации и максимальная нагрузка связаны с максимальным ускорением. Максимальная скорость и максимальное перемещение, генерируемые калибратором при определенной частоте и с определенным весом калибруемого датчика. Конкретные цифры можно увидеть в следующей таблице.

Примечание: При более высокой частоте значение перемещения вибрации очень мало, поэтому с калибратора не будет выводиться сигнал вибрации.

Размер:280 x 180 x 250 (мм)

Вес:20 фунтов, 9 кг

Температура: Рабочая:0^oC до 50 ^oC

Хранение:-20 ^oC до 70 ^oC

Влажность:90% без конденсации

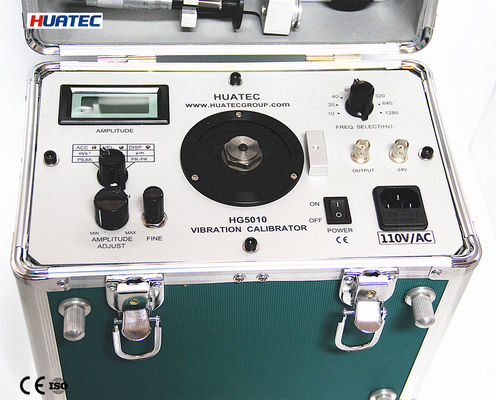

Панель управления вибрационного калибратора HG-5010 показана следующим образом:

1 Дисплей выходной амплитуды вибрации Отображение амплитуды различного выходного сигнала вибрации калибратора

2 Калибровочный потенциометр

3 Переключатель выбора функции   Переключение выхода калибратора на ускорение, скорость или перемещение

4 Потенциометр для регулировки выходной амплитуды

   Регулировка потенциометра для изменения выходной амплитуды вибрации

5 Медленная регулировка выходной амплитуды вибрации

6 Стол для крепления калибруемого датчика

7 Резьбовое отверстие для крепления стойки датчика приближения

   Во время калибровки датчика приближения стойка датчика крепится на панели управления  через это резьбовое отверстие.

8 Выключатель питания 220 В переменного тока

9 Розетка для входного питания 220 В переменного тока

   Используется для подключения питания 220 В переменного тока.

10. Розетка для выходного питания

     Для мониторинга формы сигнала выходного сигнала усилителя мощности калибратора.

11 Выходной разъем напряжения – 24 В

   Обеспечение питания – 24 В для проксиметра во время калибровки датчика приближения.

12 Переключатель выбора частоты

Мы также предлагаем систему калибровки вибрации для большей точности, как показано на фотографии ниже:
