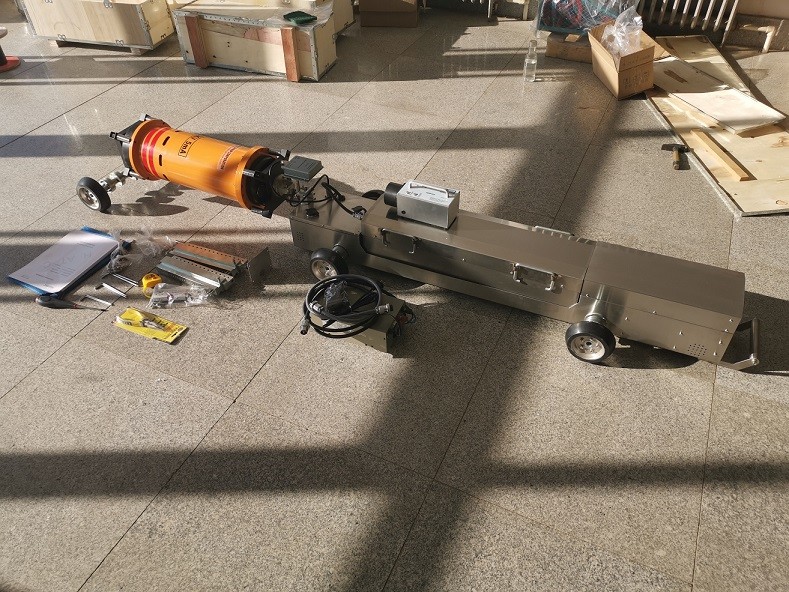

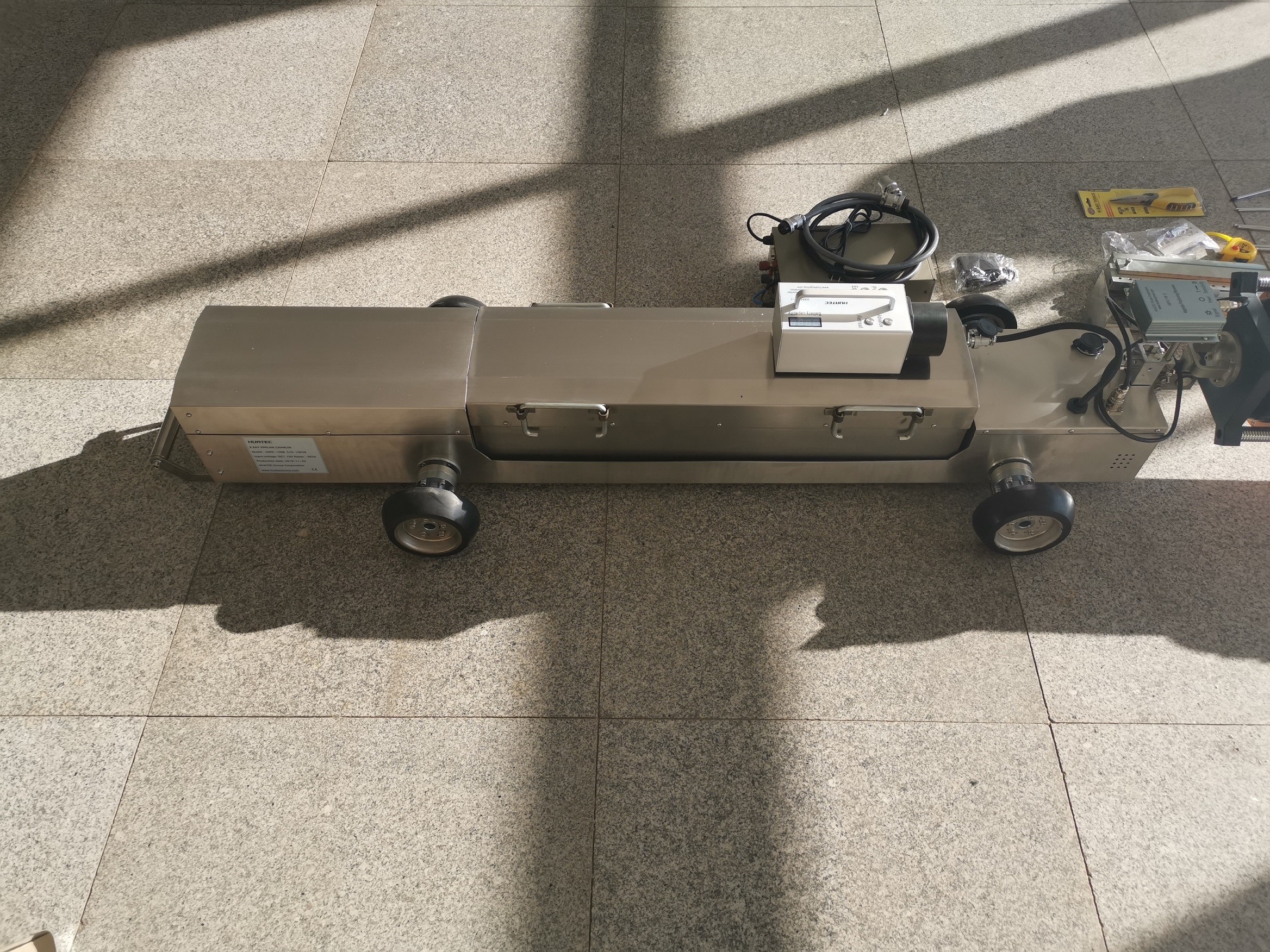

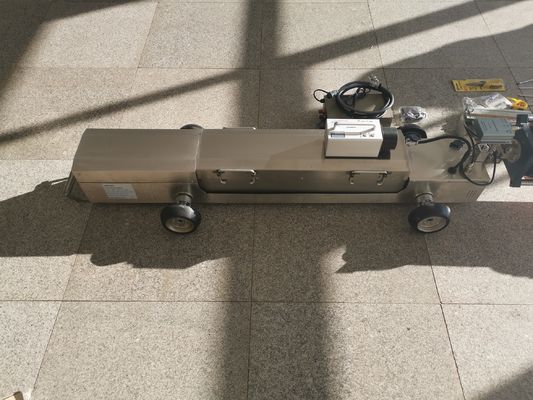

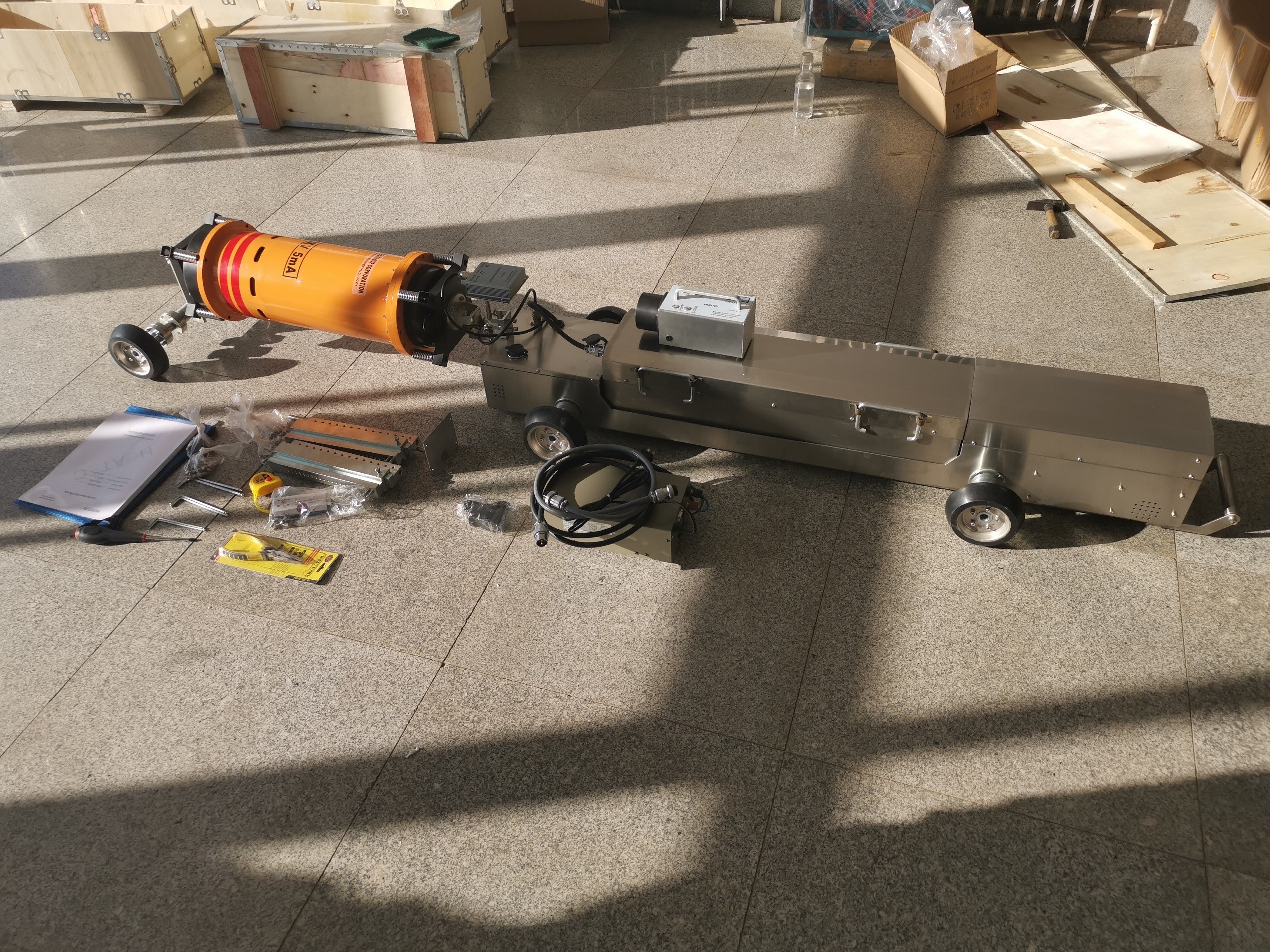

Инспекционные трубопроводные роботы с рентгеновской трубкой 250 кВ, контроллером ПЛК

HUATEC HXPC-100B1X Проверка рентгеновских труб Ndt Рентгеновское оборудование Ndt Трубопровод рентгеновский прокачивающий трубопровод прокачивающий рентгеновский аппарат

1 Обзор

Рентгеновский трубопроводный сканер - это своеобразное центральное радиографическое оборудование для обнаружения сварки трубопроводов в трубопроводных конструкциях на большие расстояния.Рентгеновский трубный ползунок может быть направлен в трубы с помощью магнитного локатораПо сравнению с направленными радиаторами, радиационное поле может быть освещено в центре коробки сварки.Рентгеновские трубопроводы более эффективны, но требуют меньшей интенсивности трудаРентгеновские прокачиватели трубопроводов в основном используются в нефтепроводах, газопроводах, тепловых трубопроводах и т.д.

2Основные характеристики

2.1 В отличие от управления оборудованием посредством прослушивания звуков,манипуляторы могут контролировать моменты экспозиции и манипулировать рентгеновским трубопроводом ползучих двигаться вперед или назад через магнитный ориентировщик.

2.2 Магнитные локаторы обладают следующими характеристиками: более высокая точность позиционирования, высокая проницаемость и высокая стабильность. Магнитный передатчик оснащен электрическим дисплеем.

2.3 Рентгеновские проводники могут отображать напряжение батареи и непосредственно оценивать использование батареи.

2.4 Программное обеспечение для сканирования рентгеновских трубопроводов написано с помощью кодов неисправностей. Пожалуйста, обратитесь к таблице кодов неисправностей для обнаружения неисправностей оборудования.

2.5 Рентгеновская трубопроводная погрузка имеет меньшие размеры, меньший вес и более удобный для транспортировки и эксплуатации.

2.6 Оборудованы всеми видами защитных функций, включая защиту от попадания воды, защиту от 20 минут без работы и т.д.

2.7 Пользователи могут легко заменить контроллер, плату и другие части из-за модульной конструкции.

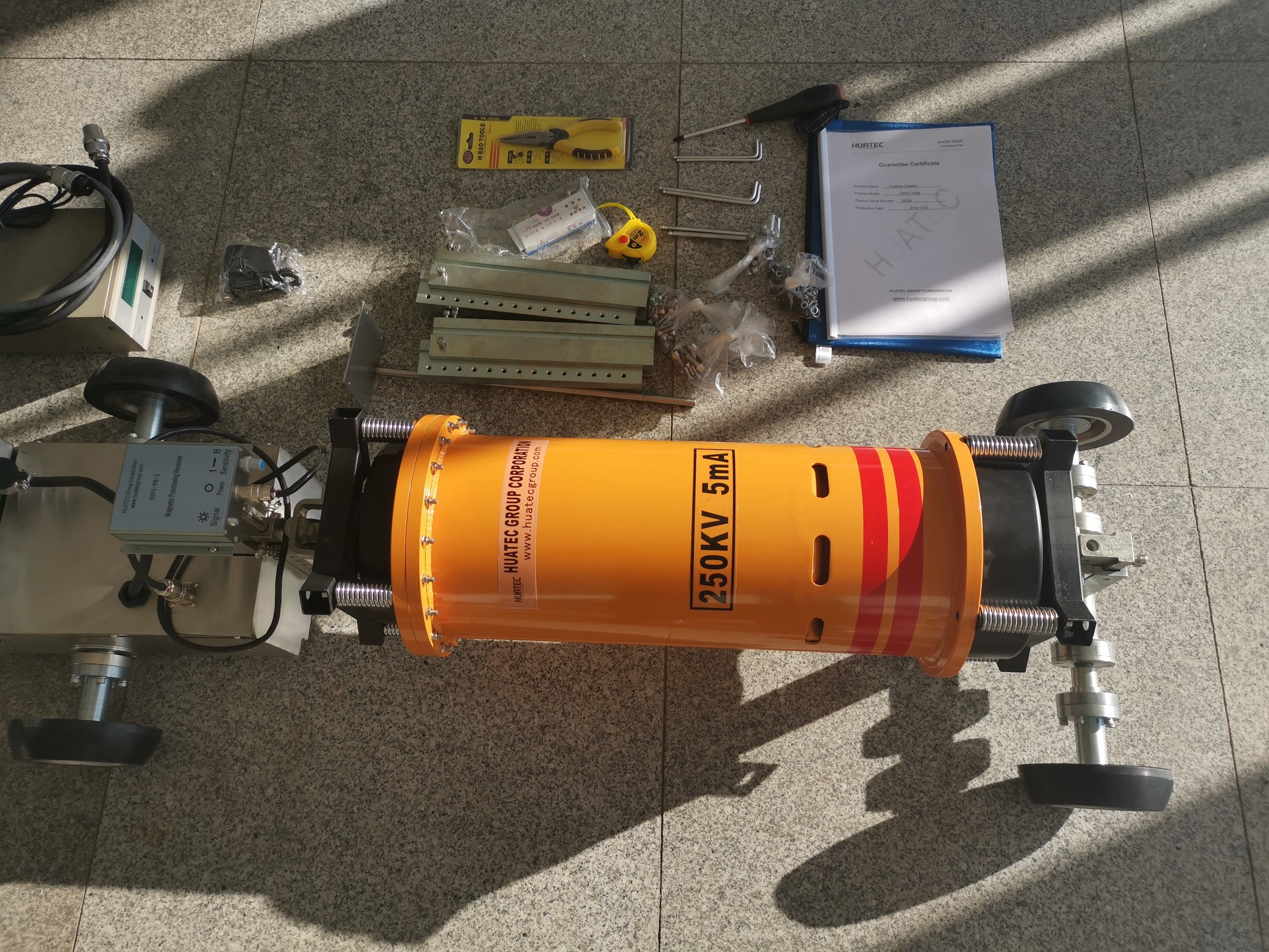

2.8 Генератор использует небольшой портативный конусообразный детектор дефектов 2005 года: контроллер и головка машины разделены, что более удобно для пользователей для замены, отладки,Если генератор оборудован контроллером, весь комплект может использоваться в качестве портативного детектора неисправностей.

2.9 Плавательный аппарат оборудован ложной нагрузкой, и время установлено на 0,2 минуты. Плавательный аппарат может имитировать реальную нагрузку, работающую, такую как экспозиция,движение вперед или назад без соединения головки трубыЭта функция позволяет пользователям узнать, как найти и определить неисправность.

2.10 Удлинительный вал имеет бесключевое соединение, которое более удобно для замены.

2.11 Магнитный приемник имеет 8 диапазонов передач, которые удовлетворяют требованиям различных диаметров.

3Основные технические параметры:

4 Состав ползучего

5 Услуги по техническому обслуживанию и предупреждение при использовании ползучей машины

5.1 Внутренняя среда трубы должна быть чистой и соответствовать стандартам инспекции трубопровода.

5.2 Генератор: головка должна быть расположена вертикально при транспортировке и крепко привязана в случае повреждения.Если генератор долгое время не использовался, подвергается неоднократному воздействию (обучающее устройство) без пленок, от низких киловольт до высоких киловольт.

5.3 Аккумулятор: убедитесь, что аккумулятор полностью заряжен электричеством перед работой. Магнитный передатчик покажет 100%, если он полностью заряжен электричеством. Когда аккумулятор полностью заряжен,Он покажет завершенную зарядку.. Нажмите на вторую клавишу слева от панели отображения ползучего устройства, чтобы показать напряжение (чтобы увидеть, как работает батарея).Влажная средаЕсли аккумулятор не использовался в течение длительного времени, его необходимо перезаряжать ежемесячно.

5.4 Поползло: колесо, длинная ось и опорная пластина соединения должны быть прочно соединены. Проверьте, является ли винт свободным или нерегулярным.

5.5 Магнитный локатор: магнитный локатор играет очень важную роль в использовании ползучего! Падение снизит точность и вызовет неточное позиционирование.Серьезные повреждения вызовут отказ магнитного локатора от работы.

5.6 Когда магнитный излучатель нажимается на коробку сварки, операторы могут регулировать направление магнитного излучателя, чувствительность магнитного приемника и высоту опорного стержня.

5.7 Магнитный излучатель имеет четыре огня: 1, источник питания 2, экспозиция 3, подсветка 4, передний свет. Процесс позиционирования экспозиции должен быть выполнен, когда свет экспозиции включен.Нет.экспозиция при включенном переднем или заднем освещении.

5.8 Операторы, использующие передатчик, должны быть очень ответственными и профессионально знать работу и звуки ползуни.

5.9 По сравнению с цезиевым позиционированием магнитное позиционирование более восприимчиво к различным факторам, но позиционирование является экологически чистым.До тех пор, пока операторы владеют характеристиками, магнитное позиционирование может быть использовано очень хорошо, например, электрические сварочные машины, генераторы, автомобили и т.д.

5.10 Операторы должны обозначить направление магнитного излучателя и расстояние от сварного шарика (расстояние расположения) на каждом сварном шарике.

5.11 При движении ползучего вперед или назад магнитное устройство должно быть расположено на выходе на расстоянии 1,5 метра.

5.12 Трубопроводчики должны быть защищены от дождя, воды и песка и должны регулярно очищаться.
