Медный ультразвуковой дефектоскоп для обнаружения внутренних и внешних дефектов стальных канатов

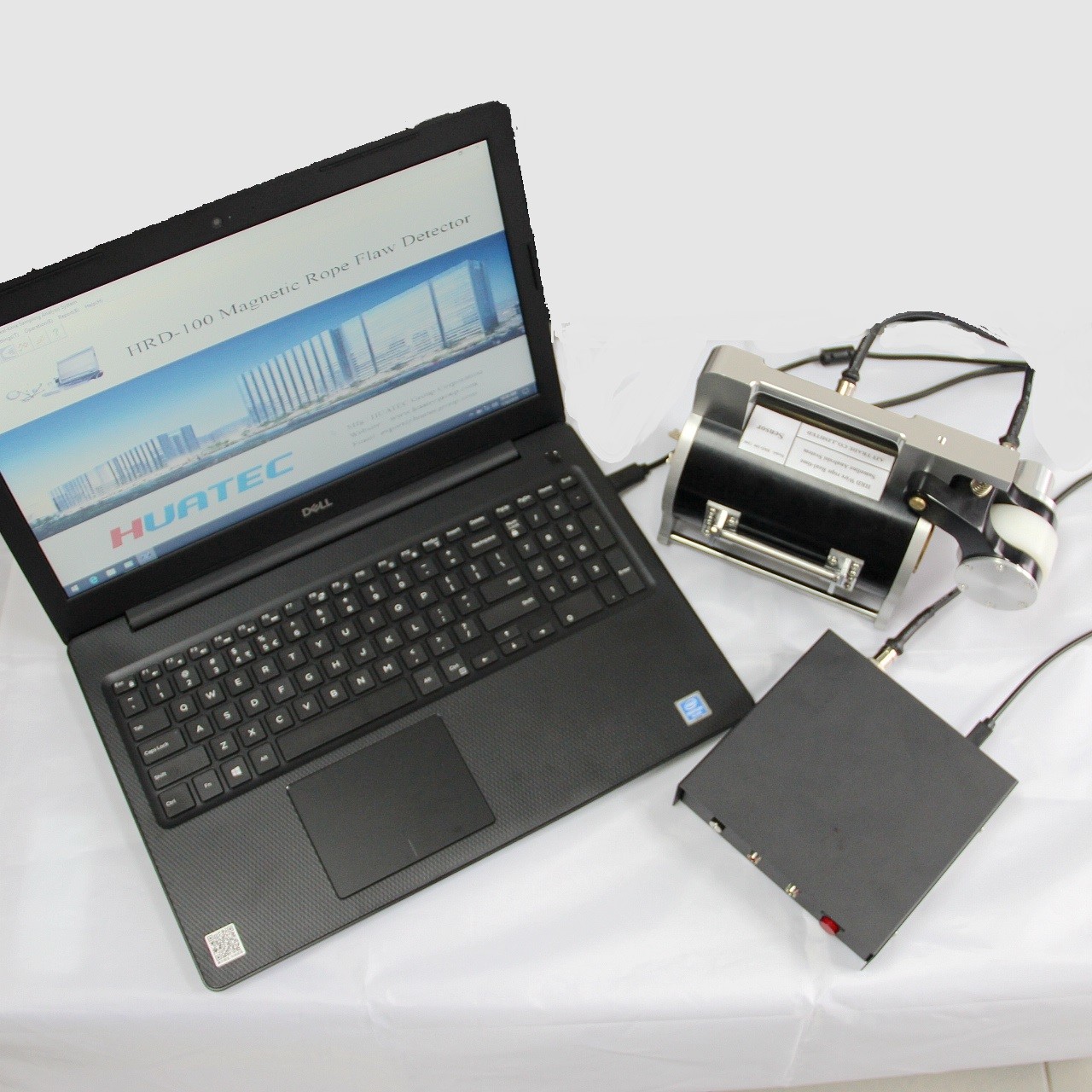

Тестер дефектов стальных канатов, стальной канат, детектор внутренних и внешних дефектов стального каната HRD-100

Технические характеристики

Стандарты: GB/T21837-2008, ASTM E1571-2001 (Стандартная спецификация для электромагнитного обследования стальных канатов), GB/T5972-2006/ISO 4309:90, GB8918—2006

Диапазон обнаружения: Φ1,5—300 мм (выбор различных датчиков)
Относительная скорость между датчиком и стальным канатом: 0,0—6,0 м/с. Лучший выбор: 0,3—1,5 м/с
Наилучший зазор между направляющей втулкой и стальным канатом: 2—6 мм, допустимый зазор: 0—15 мм

Тип выходного файла: вывод файлов Word

Сигнализация: звуковая и световая сигнализация
Обнаружение обрыва проволоки (LF)
Точность качественной оценки: 99,99%
Количественная оценка
Погрешность повторяемости чувствительности: ±0,055%
Погрешность отображения: ±0,2％
Погрешность обнаружения местоположения (L): ±0,2%
Питание: питание от компьютера 5 В
ВЕС ДАТЧИКА:< 10 кг (обычный датчик)

Температура окружающей среды -10℃~40℃

Атмосферное давление: 86~106 кПа

Относительная влажность: ≤85%

Оконная система компьютерного детектора стального каната является обновленным продуктом системы GB, основанным на теории программного обеспечения DOS и идеологии руководства сигнализацией в реальном времени, использует Visual Basic 6.0 в качестве основы языка программирования, выполняет компиляцию.

Аппаратная часть этой системы использует передовой отечественный и зарубежный магнитный датчик и независимый модуль выборки, который объединяется через основную линию RS232 (или USB), непосредственно сохраняет данные в компьютере.

Программная часть этой системы основана на анализе вейвлет-преобразования, используя Visual Basic 6.0 в качестве основы языка программирования, выполняет компиляцию. Достигает таких функций, как сбор и управление данными, анализ данных, отображение данных, хранение данных и так далее. Увеличивает видимую характеристику в функции программного обеспечения DOS, и своим уникальным стремлением непрерывно отслеживать путь, может непрерывно, динамически наблюдать сигнал данных и ситуацию его изменения, а также отображать полученный результат в реальном времени и выдавать сигнал тревоги; Программное обеспечение увеличило функцию автоматической оценки; В частичном дефекте, продемонстрированном на увеличенном поперечном сечении и проценте общей площади поперечного сечения; Программное обеспечение и Windows полностью совместимы, подходит для инерционной работы пользователя, использует форму файлов Word для создания отчета об экспертизе.

Это программное обеспечение системы может быть совместимо с форматом данных выборки программного обеспечения DOS компьютерного детектора стального каната и может обрабатывать его.

Оконная система взяла независимую операционную процедуру и систему безопасной экспертизы, может удобно подходить для каждого вида современного компьютера и завершает серию процедур экспертизы.

2. Требования к среде программного обеспечения:

• Эта система поддерживает операционные системы Windows XP, Windows 7, Linux и т. д.;

• Необходимо установить платформу Microsoft Office Word.

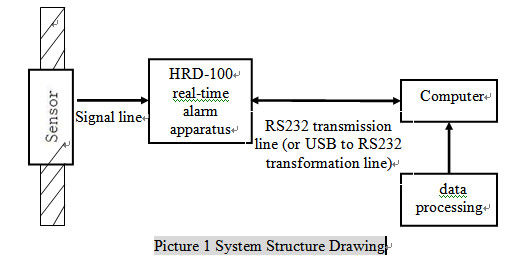

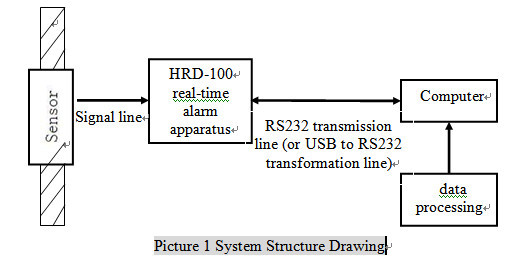

Конфигурация системы

3. Введение в датчик

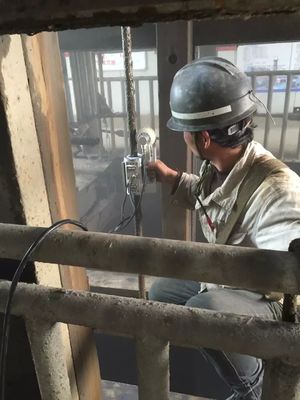

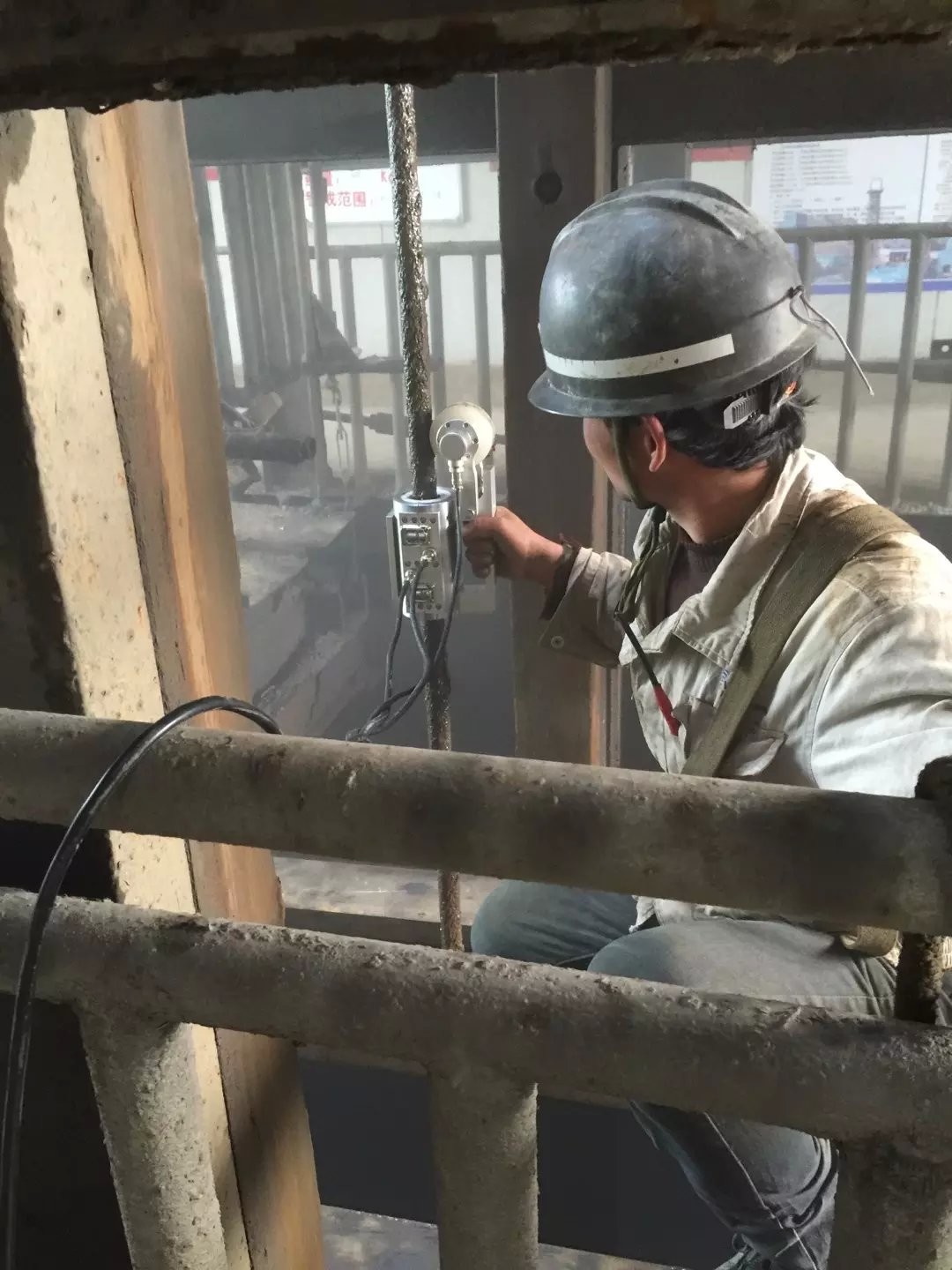

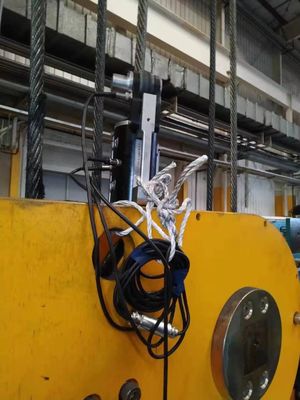

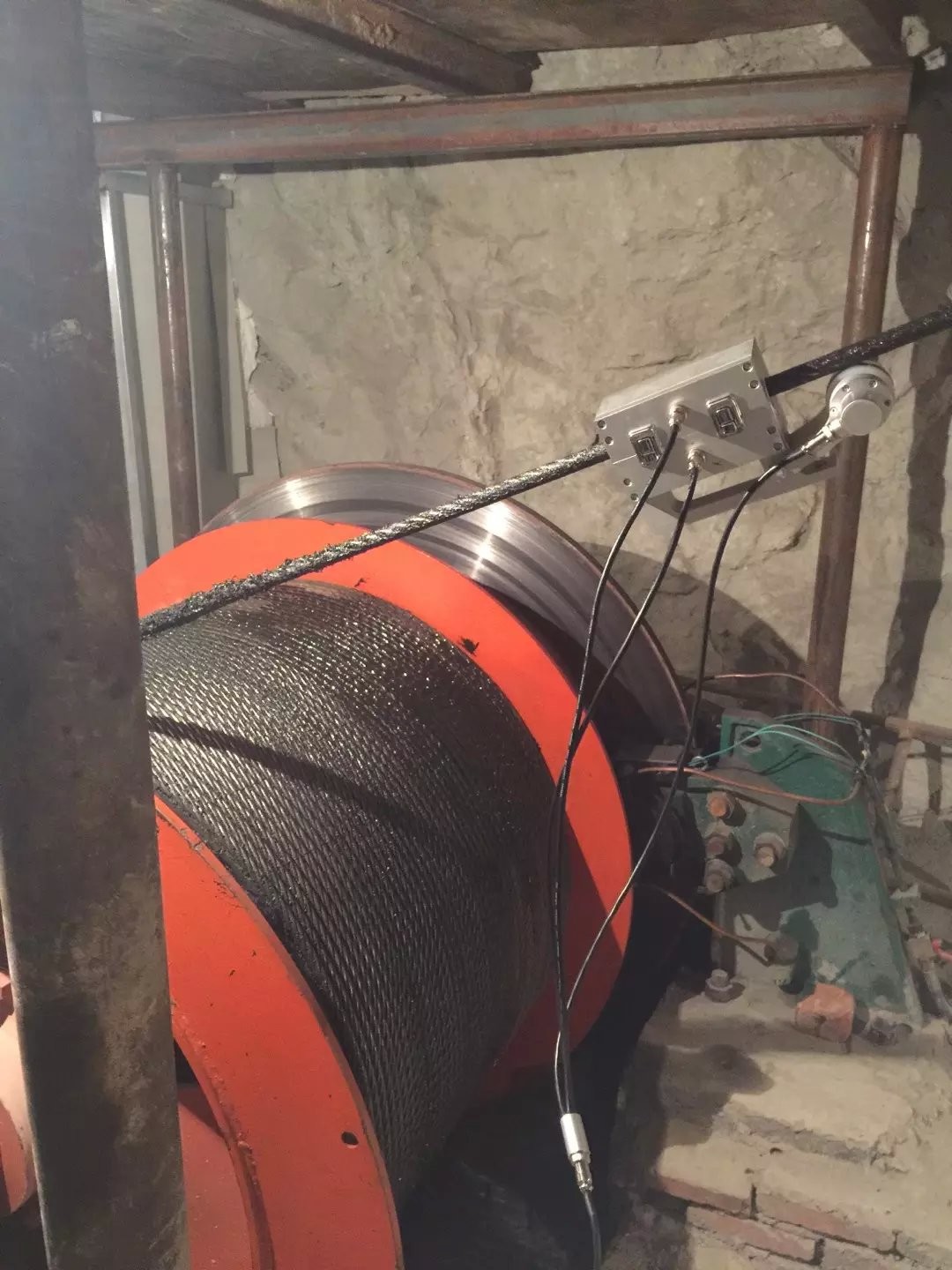

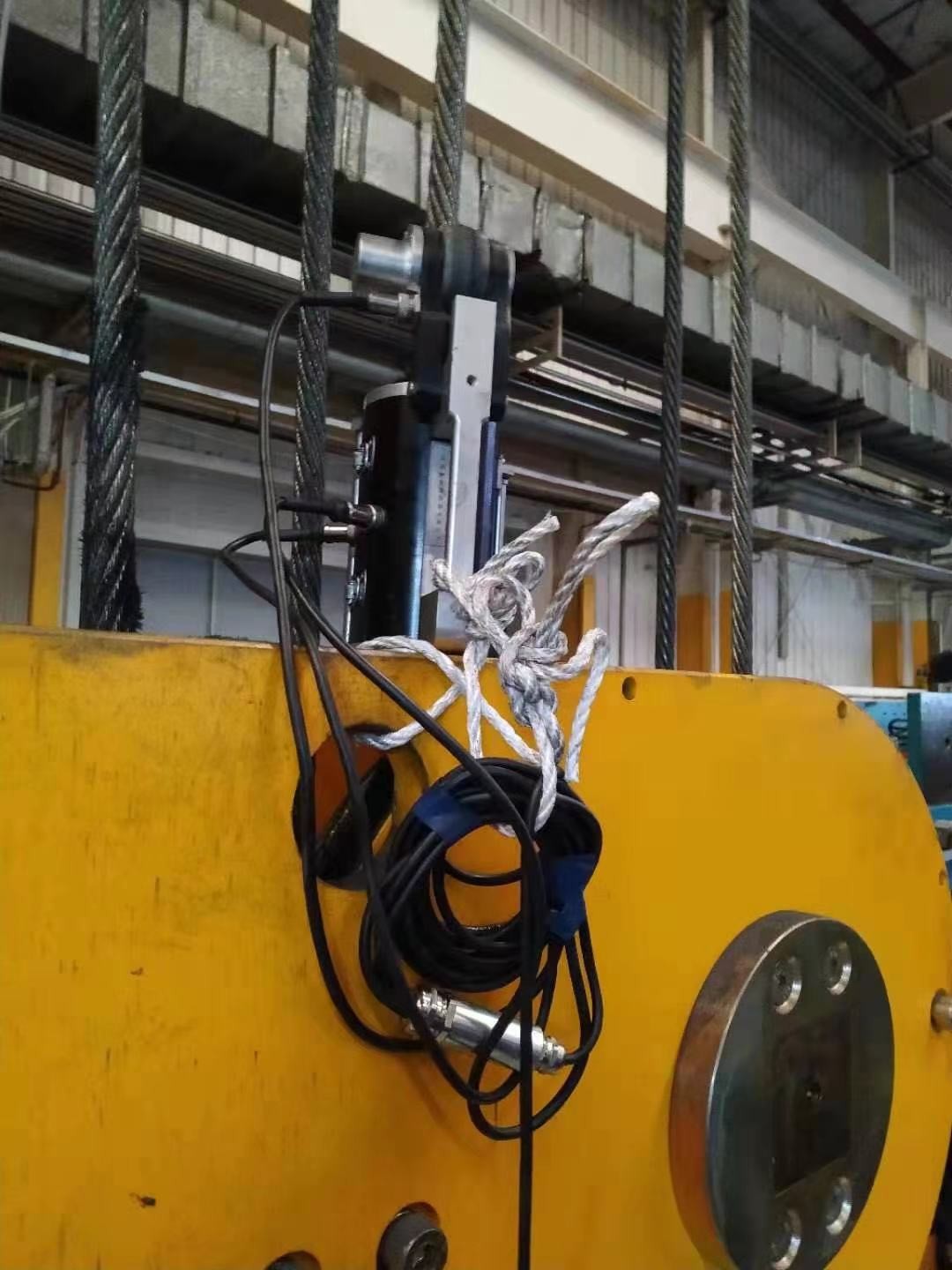

Магнитный датчик: Датчик состоит из локатора смещения (ведущее колесо, энкодер), установки намагничивания и организации выборки. После активации системы стальной канат и он имеет относительное движение, тогда он может собирать сигнал.

Локатор смещения: Ведущее колесо повернулось на круг, фотоэлектрический энкодер выдает импульс инструкции выборки, реализуя выборку равного пространства.

Установка намагничивания: Когда стальной канат и он имеют относительное движение, завершает осевое намагничивание стального каната.

Организация выборки: Когда стальной канат и датчик имеют относительное движение, элемент Холла, составляющий канал выборки, преобразует условие изменения утечки магнитного потока стального каната в сигнал напряжения моделирования.

4. Аппарат реального времени HUATEC

Аппарат реального времени HUATEC - это портативный многоцелевой сбор данных, через линию передачи RS232 для отправки и сохранения преобразованного сигнала данных на компьютер, использует CPU компьютера для обработки и анализа в режиме реального времени, в соответствии с эквивалентным пороговым значением, которое будет установлено заранее, выдает сигнал тревоги в реальном времени. Одна группа для питания датчика от литиевой батареи, выход 5 В. Имеется дополнительный порт зарядки для возможности подачи заряда и выключателя питания.

Рисунок 2 Схема подключения выборки сигнала

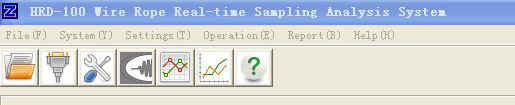

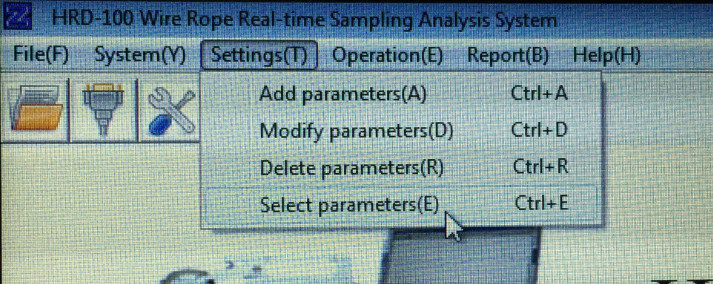

5. Введение в программное обеспечение

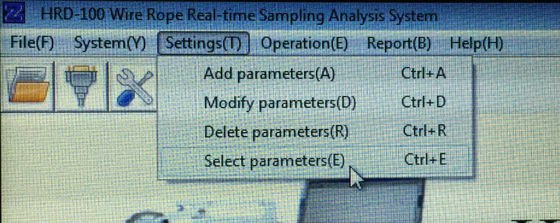

Рисунок 3 Основные пункты функций

6. Выбор датчика
