Ультразвуковой металлоискатель 120db 2000hz частота 20mhz

120 дБ 2000 Гц Частота 20 МГц DAC AVG DGS AWS B Сканирование Авто калибровка APP Ультразвуковый металлоискатель

Главные особенности

★ Удобная для пользователя операция, такая как калибровка, изготовление кривых и т.д.

★ Все инструменты кривой включены: DAC, AVG, TCG AWS и т.д.

★ Частота повторения импульса: 10-2000 Гц точная настройка, высокая скорость сканирования, не пропустите.

★ Высокое соотношение сигнала к шуму, четкое и стабильное эхо, антишумная конструкция, идеально подходит для тяжелых условий работы.

★ 12-значный AD, высокоскоростное отбор проб приводит к лучшей диаграмме эхо со всеми деталями. Чувствительный и может обнаружить даже крошечные недостатки.

★ Клиент может использовать частоту зонда 20M.

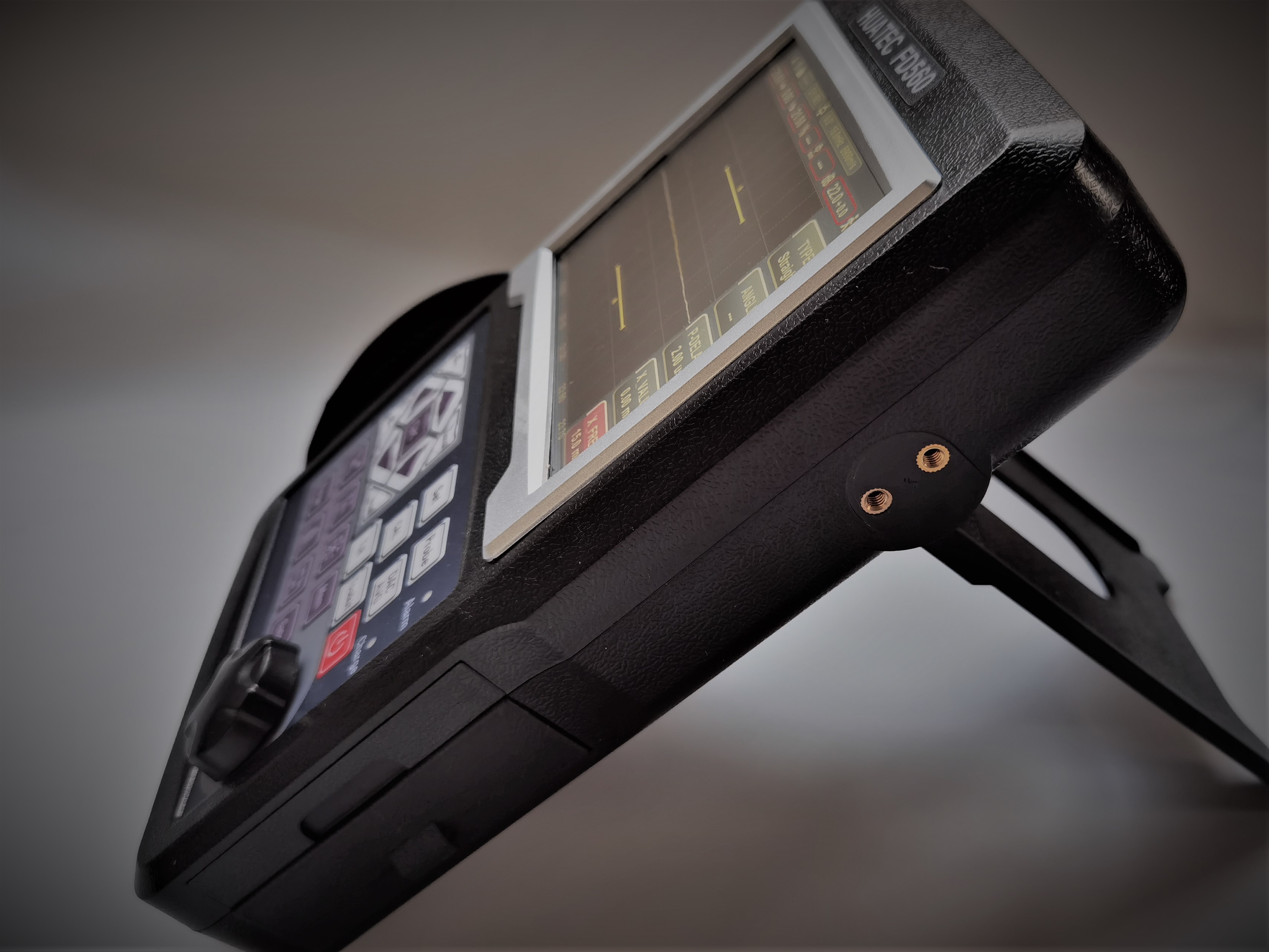

★ Стандарт защиты IP65. Защитный резиновый корпус. Поддержка затухания делает его стоящим под любым углом.

★ Аккумулятор работает непрерывно 15 часов после одного заряда.

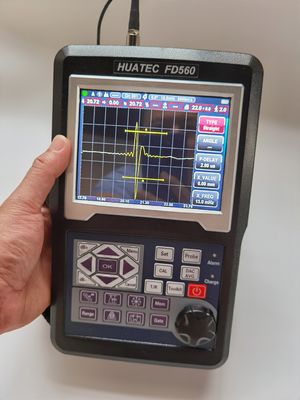

Главный интерфейс

Отчет об испытаниях

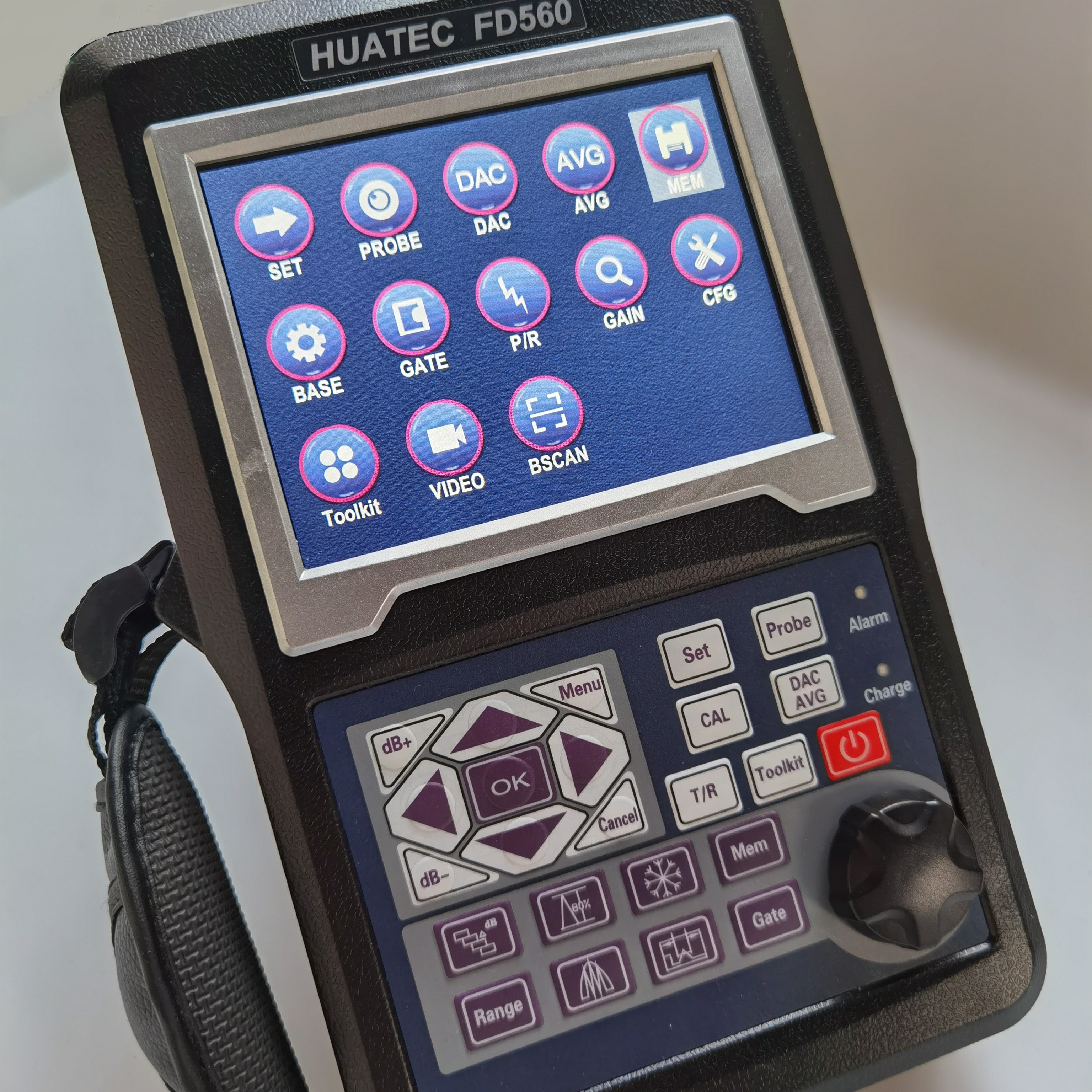

Меню

Создание DAC

Кодированное эхо

Стандарты необязательны

AVG SET

Цвет Bscan (необязательно)

Программное обеспечение APP (необязательно)


Спецификации

Диапазон испытаний:0-10000 мм при скорости стали

Диапазон скорости материала: 100 ≈ 20 000 м/с

Частота повторения импульса: 10-2000 Гц

Динамический диапазон: ≥ 38 дБ

Линейность: Горизонтальная: +/-0,2%, Вертикальная: 2,0% ((Горизонтальная: +/-0,2% FSW Вертикальная: 0,25% FSH))

Мощность разрешения:> 40 дБ (5P14)

Остатки чувствительности:> 68 дБ

Отторжение (удаление): от 0 до 80% полной высоты экрана

500 независимой настройки, любой критерий может быть введен свободно, мы можем работать на сцене без тестового блока;

Большая память: 1000 граф

Режимы испытаний: импульсное эхо, двойной элемент и черезпередача

Пробные типы: однопрямые, одноугольные, двойные прямые, двойные углы, проходные, ползучие, поверхности

Мониторы ворот: две независимые ворота, управляемые по всему диапазону просмотра

Единицы отображения: дюйм или миллиметр

Требования к энергии: главные линии переменного тока 100-240 ВАК, 50-60 Гц

Задержка отображения: -20 до 3400 μs

Задержка/нулевое смещение зонда: от 0 до 99,99 мкм

Аккумулятор:Внутренний перезаряжаемый литий-ионный аккумулятор мощностью 7,2 В при 8000 мАч

Время работы батареи: 15 часов номинальное время работы в зависимости от яркости дисплея

Время зарядки батареи: 4 часа

Размер:H×W×D(мм):250×165×55 (мм)

Вес:1.2 кг

Операционная температура: от -10 до 50 °C

Температура хранения: -30°C до 50°C

Энергия импульса: 70V, 100V, 200V, 300V, 400V, 500V подбирается

Исправление: положительная полуволна, отрицательная полуволна, полная волна, система RF

Пропускная способность (пропускная способность усилителя): от 0,2 до 25 МГц

Мониторы ворот: две независимые ворота, управляемые по всему диапазону просмотра

Чувствительность: 120 дБ максимум при выбираемом разрешении 0.1, 1.0, 2.0, 6,0 дБ.

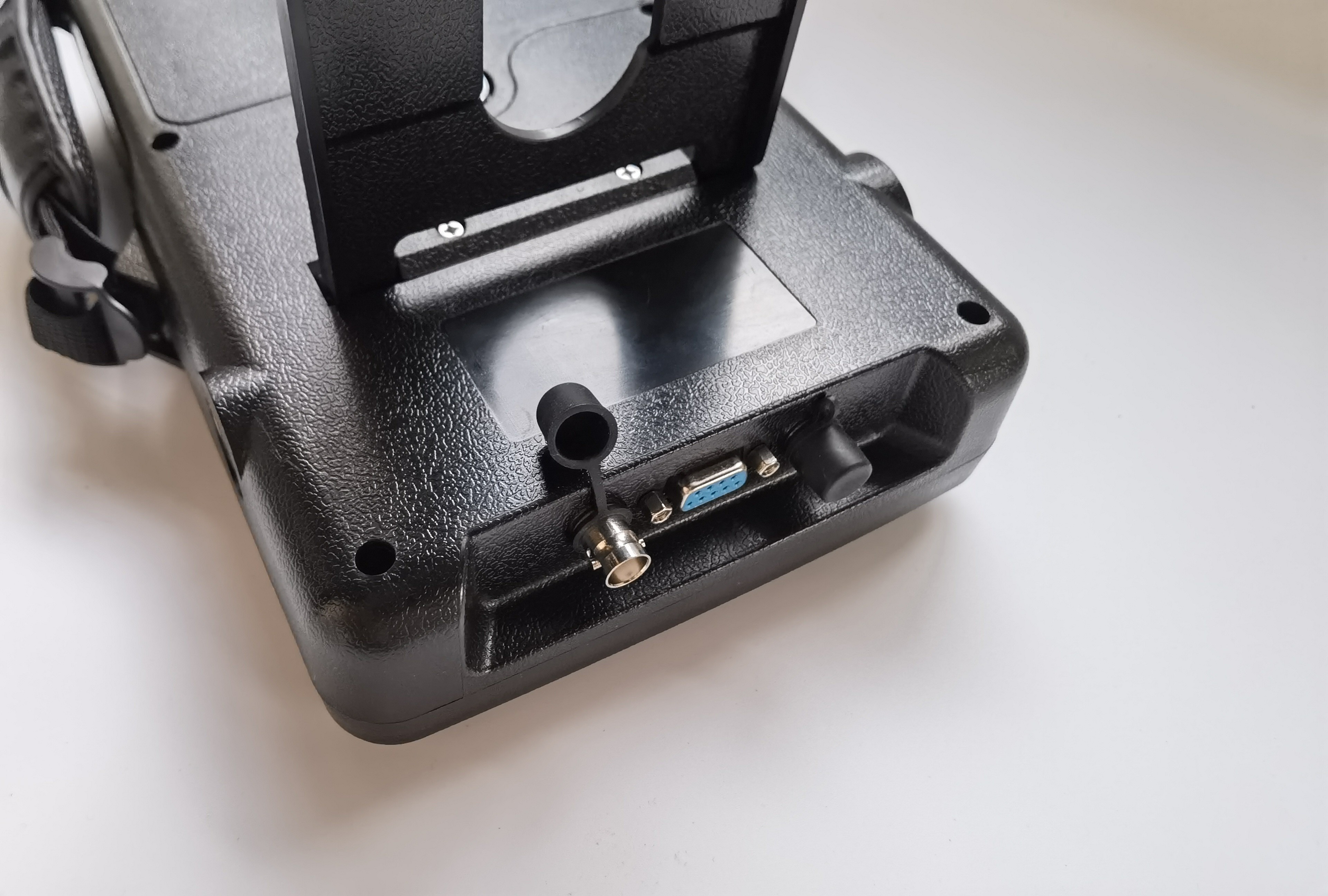

Соединения преобразователя: BNC или LEMO необязательно


Функции

Автоматически отображает точное местоположение дефекта ((Глубина d,уровень p,расстояние s,амплитуда,sz dB,ф)

Определение размера дефекта: автоматическое определение размера дефекта с использованием AVG или DAC/TCG, скорость сообщения о принятии или отказе от дефекта

Автоматическая калибровка преобразователя: нулевая точка, углы, передний край и скорость материала (блок V2 и два отверстия).

Легко сделать и использовать DAC / TCG и AVG для оценки эхо, кривая может быть изменена и компенсирована

Подключая U-Disk память, устройство может получить неограниченную память

15 международных стандартов, построенных в блоке

Подключение голубого зуба к мобильному устройству для генерации и печати отчетов об обнаружении на месте.1

Функция коррекции изогнутой поверхности

Может испытать высоту трещины

Увеличивающий шлюз:распространение диапазона шлюза по всей ширине экрана

Функция автоматического увеличения

Оболочка: одновременное отображение живого A-сканирования со скоростью обновления 70 Гц и оболочка отображения A-сканирования

Выдержка пика: сравнивать замороженные формы волн пика с живыми A-сканированиями для легкой интерпретации результатов испытаний

Функция сканирования замораживания: дисплей замораживания содержит данные о форме волны и звуковом пути

Сигнализация: Сигнализация с сигнальным сигналом и светодиодным освещением

Часы в реальном времени

Заполните эхо

Отметка захвата

Цвет эхо внутри ворот


Стандартный пакет
Переносный УЗИ детектор ошибок FD560 1pc
Передатчик прямого луча (2,5 МГц, Φ20) 1 шт.
Переключатель угла (4 МГц, 8 мм×9 мм, 60°) 1 шт.
Кабель для преобразователя (BNC-LEMO 00, или LEMO 01-LEMO 00) 1 шт.
Пакет с литий-ионной батареей, 8 ампер в час 1 штука
Силовое питание/нагнетатель 1 шт.
Руководство по эксплуатации на английском языке 1pc


Факультативные аксессуары
Прямой зонд (5MHZ-ф20)
Прямой зонд (2,5 МГц-ф20)
Прямой зонд (2.25 МГц-ф20)
Прямой зонд (1MHZ-ф20)
Угловой зонд (4MHZ-45 градусов, 8*9 мм)
Угловой зонд (4MHZ-60 градусов, 8*9 мм)
Угловой зонд (4MHZ-70°, 8*9mm)
Угловой зонд (4MHZ-80 градусов, 8*9 мм)
Угловой зонд (2MHZ-45 градусов, 8*9 мм)
Угловой зонд (2MHZ-60 градусов, 8*9 мм)
Угловой зонд (2MHZ-70 градусов, 8*9 мм)
Угловой зонд (2MHZ-80 градусов, 8*9 мм)
Зонд T/R (5MHz-ф20mm, фокус 15mm)
Зонд T/R (2,5 МГц-ф20 мм, фокус 15 мм)
Кабель подключения к зонду (BNC-BNC)
Кабель подключения к зонду (BNC-Lemo 00)
Кабель подключения к зонду (Lemo 01-BNC)
Кабель подключения к зонду (Lemo 01-Lemo 00)
Литий-ионная батарея
адаптер питания (4A/9V)
Кабель питания
Кожаный чехол
Испытательный блок V1
Испытательный блок V2
Испытательные блоки DAC, ASME и т.д.

Программное обеспечение
Ремень

Синий зуб
